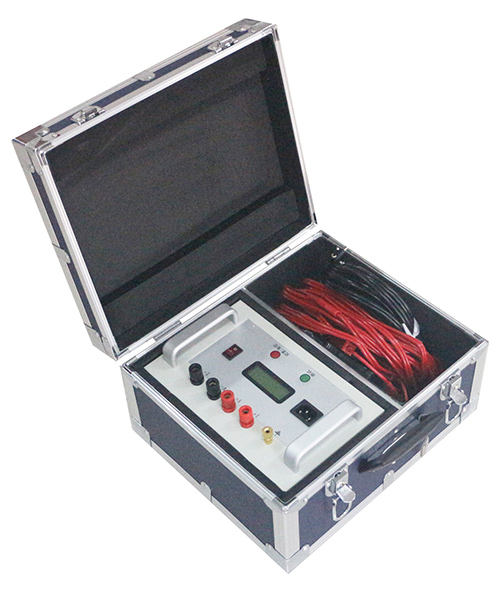

直流電阻測試儀
發布時間：2020-11-09 08:04:20
點擊量：702
直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足感性線圈直流電阻快速測量的需要，我公司利用自身技術優勢研制了直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、市電和內部鋰電池供電兩種供電方式等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現直阻的快速測量。
二、主要特點
1、儀器采用兩種供電模式：①市電AC220V電源供電；②儀器內部鋰電池供電，解決了現場因無電源而無法測試的難題；
2、測試過程由微機控制，自動完成自校、穩流判斷、數據處理、阻值顯示；
3、完善的反電勢保護功能；
4、充電和電量顯示等功能，采用大容量鋰電池,滿足現場試驗需求；
5、對于有載調壓變壓器直流電阻的縱向測試可一次供電完成；
6、儀器與測試線包裝一體化，操作簡便，測量速度快，測量數據穩定；
7、精度高、抗干擾、防震、攜帶方便等特點；
8、液晶顯示屏采用的是工作溫度-20℃~70℃寬溫及顯示內容對比度自動調整的新型液晶。
三、主要技術指標及使用條件
1、技術指標
|
測試電流 |
測試范圍 |
準確度 |
|
10A |
200μΩ～10mΩ |
±（0.2%讀數±2字） |
|
2A |
10mΩ～2Ω |
±（0.2%讀數±2字） |
|
500mA |
2Ω～10Ω |
±（0.2%讀數±+2字） |
|
100mA |
10?～40Ω |
±（0.2%讀數±2字） |
|
10mA |
40?～400? |
±（0.2%讀數±2字） |
|
<1mA |
400?～20KΩ |
±（0.5%讀數±2字） |
分辨率：0.1μΩ
主機尺寸：243mm×154mm×145mm
主機重量：2.7kg
整體尺寸：332mm×280mm×188mm
整體重量：6.8kg
2、使用條件
環境溫度：－10℃～50℃
環境濕度：≤85℅RH
海拔高度：≤1000米
工作電源：AC220V ± 10%
電源頻率：（50 ± 1）Hz
